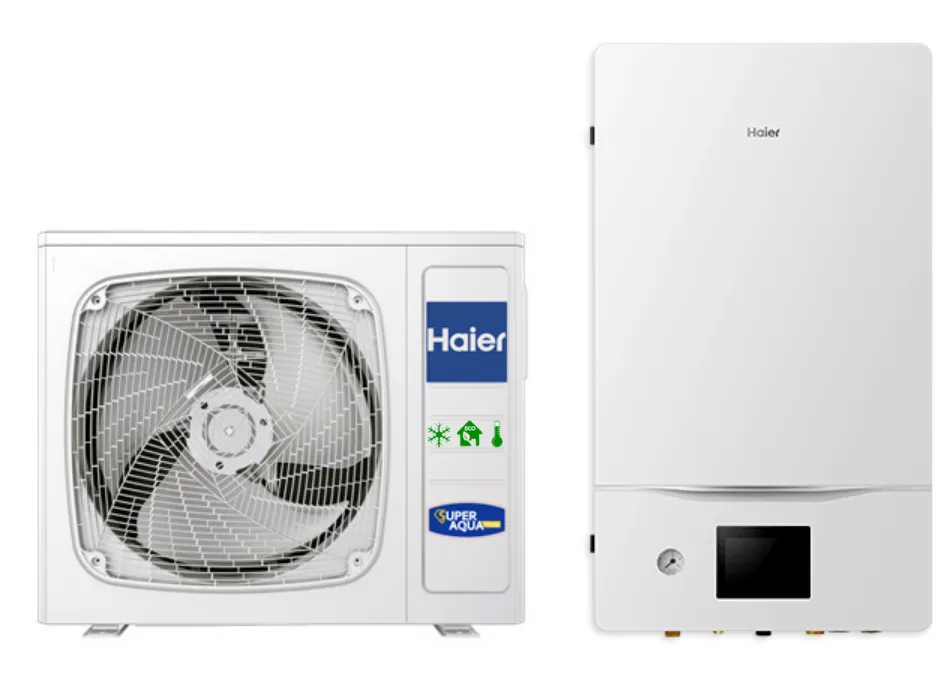

HAIER DIZALICA TOPLINE SUPER AQUA SPLIT 8KW IZVRSNE PERFORMANSE Ekološki prihvatljiv R32 Jedinica koristi rashladno sredstvo R32, za koje se pokazalo da ima značajno smanjen negativan utjecaj na okoliš u usporedbi s drugim rashladnim sredstvima kao što je R410A. R32 ima samo jednu trećinu GWP-a (Eng. Global Warming Potential – potencijal za globalno zagrijavanje) od R410A. Ovaj ekološki prihvatljiv sustav značajno smanjuje emisije CO2. Visoka učinkovitost Razred energetske učinkovitosti grijanja sezonskog prostora je do A+++ pri temperaturi izlazne vode od 35°C i A++ pri temperaturi izlazne vode od 55°C. Visoka temperatura izlazne vode Haier Super Aqua sustav prikladan je i za podno grijanje i za radijatore. Visoka temperatura izlazne vode od 60°C zajamčena je bez korištenja dodatnih grijača čak i kada je vanjska temperatura do -14°C. Široki radni raspon Radna vanjska temperatura okoline u načinu grijanja je čak -25°C. VRHUNSKI KOMFOR Zajamčeno grijanje Dodatni grijač Na žičanom kontroleru može se uključiti opcija dodatnog grijača. Upotreba dodatnog grijača preporuča se u niskim temperaturnim područjima ili područjima s visokom vlagom. Kada je vanjska temperatura preniska i temperatura izlazne vode ne može postići zadanu temperaturu, grijač se automatski uključuje kako bi se osigurala potrebna temperatura vode. Rad u izvanrednoj situaciji Osim dodatnog grijača, Haier Super Aqua omogućuje kombiniranje sustava s postojećim bojlerom. U slučaju da jedinica ne radi zbog nekog nepredviđenog problema, bojler ili dodatni grijač mogu se koristiti samostalno ili zajedno kao rezervni, čime se sprječava potpuno zaustavljanje rada sustava grijanja. Brza priprema potrošne tople vode Kada je uključen način rada PTV (potrošna topla voda), dodatni grijač ili pomoćni izvor grijanja aktivirat će se istovremeno s dizalicom topline kako bi što prije dosegli zadanu vrijednost potrošne tople vode, a na koju neće utjecati vanjska temperatura okoline i vrijeme rada kompresora. Napomena: 1. Vrijedi samo kada je odabran način rada PTV. 2. Dopuštena je uporaba dodatnog grijača ili je priključen bojler. 2 temperaturne zone Kada postoje različiti zahtjevi za temperaturu u prostoru, moguće je regulirati temperature u dvije temperaturne zone kroz odvojene krugove grijanja ili hlađenja. Podesite i održavajte dvije različite temperature vode kako biste postigli inteligentnu kontrolu i uštedu energije. Tihi način radi Tihi način rada može raditi zajedno s funkcijom tajmera. Korisnici mogu postaviti dva vremenske zone na tajmeru. FLEKSIBILNOST Temperaturne zone Temperaturne zone 1 i 2 mogu se automatski kontrolirati na temelju vanjske temperature okoline kao npr. radijatorima ili ventilokonvektorima (zone visokih temperatura) i podnim grijanjem (zona niskih temperatura). Temperaturna zona može se personalizirati postavkama vanjske temperature okoline i temperature izlazne vode. Sterilizacija Korisnici mogu uključiti funkciju sterilizacije te postaviti datum i vrijeme na kontroleru. Voda iz spremnika za vodu za kućanstvo zagrijava se na 75°C radi prevencije razvoja legionele i ostalih bakterija. Tijekom procesa sterilizacije, na zaslonu kontrolera će se prikazati ikona koja označava da sustav provodi sterilizaciju. Nakon sterilizacije korisnicima je osigurana zdrava i svježa potrošna voda. Jednostavno i brzo održavanje sustava Jednostavno utvrđivanje kvara ili greške omogućava serviserima brzu dijagnostiku i pronalazak rješenja. Provjera parametara sustava Mnogi važni parametri sustava mogu se provjeriti putem funkcije „Status sustava”, uključujući parametre sustava, parametre unutarnje jedinice i parametre vanjskih jedinica. Ovi parametri pomažu serviseru u dijagnostici sustava. Jednostavno upravljanje 5-inčni višebojni kontroler nalazi se na prednjoj ploči unutarnje jedinice. Kontrolerom se lako upravlja putem zaslona osjetljivog na dodir i intuitivnih ikona. Osim njega, dostupan je i opcijski žičani kontroler koji se može ugraditi u dnevni boravak ili spavaću sobu. INTELIGENCIJA Inovativni bivalentni kontroler Bivalentne instalacije koriste se kod ugradnji dizalica topline na postojeće objekte s nedostatnom toplinskom izolacijom i tamo gdje dizalica topline ne može učinkovito podmiriti cjelokupno opterećenje grijanja. Postojeći bojler se zadržava kako bi se zadovoljile najveće potrebe objekta u najhladnijim danima. Bivalentni kontroler omogućuje dizalici topline da radi zajedno s bojlerom na plin ili ulje i kontrolira redoslijed rada kako bi se minimizirali operativni troškovi. Može se spojiti termostat za regulaciju i pumpe i dizalice topline/bojlera prema sobnoj temperaturi. Regulator će maksimizirati uštedu energije u instalacijama u kojima dizalica topline radi uz postojeći izvor energije, na primjer u projektima obnove, kada je potrebno minimizirati troškove ulaganja. Kod bivalentnih instalacija, dizalica topline ima potpunu kontrolu nad svim aspektima sustava i pokreće bojler kada je to potrebno, ovisno o dizajnu i postavkama sustava. Kada je kontroler isključen, provodi se automatska regulacija rada i bojlera i dizalice topline. Integracija BMS rješenja treće strane Unutarnja jedinica podržava komunikacijski protokol MODBUS RTU koji se može izravno spojiti na BMS ili BAS sustave treće strane koji omogućavaju korisnicima kontrolu i nadzor tehničkih i sigurnosnih instalacija, hlađenja, ventilacije i grijanja, rasvjete, dizala, električne energije, protupožarnih sustava. Za integraciju nije potreban dodatni Modbus pristupnik. Programi rada Korisnici mogu kreirati više programa rada s mogućnošću odabira različitih postavki: imenovanje programa, rad tajmera za uključivanje/isključivanje, odabir načina rada, postavke izlazne temperature i učestalost itd. Nakon odabira pojedinih programa, sustav će automatski raditi prema unaprijed postavljenim postavkama. Odabir načina rada 5 pojedinačnih načina rada: Hlađenje, Grijanje, AUTO, PTV, Bazen. • 5 kombinacija: AUTO + Grijanje, AUTO + Hlađenje, Hlađenje + PTV, Grijanje + PTV, Bazen +PTV. • Prioritet PTV (potrošna topla voda) je zadana vrijednost Odabir načina rada Napomena: Tijekom instalacije može se onemogućiti način rada hlađenje. Samo kada je aktiviran, način rada hlađenje može sudjelovati u načinu rada s cirkulacijom. Način rada bazena uključen je u petlju načina rada samo kada je funkcija bazena dostupna. VISOKA POUZDANOST Program protiv smrzavanja Program protiv smrzavanja štiti hidraulične dijelove od oštećenja. Pumpa za vodu će se uključiti kada je temperatura vode ispod 5°C. A kada je temperatura vode ispod 5°C više od 10 minuta, dizalica topline se uključuje. Zaštita vodene pumpe od hrđe i korozije U slučaju da vodena pumpa nije aktivna unutar 24 sata (nema zahtjeva za grijanjem ili hlađenjem), u narednih 24 sata automatski pokreće kratki ciklus rada od 60 sekundi kako bi zaštitila komponente od hrđe i korozije. PODACI O UČINKOVITOSTI: Grijanje (Temperatura izlazne vode 35°C/Vanjska temperatura 7°C) Kapacitet: 8kW Ulazna snaga: 1.60kW COP: 5.00 W/W Grijanje (Temperatura izlazne vode 55°C/Vanjska temperatura 7°C) Kapacitet: 8kW Ulazna snaga: 2.65kW COP: 3.02 W/W Grijanje prostora-prosječna temperatura izlazne vode 35°C SCOP (A+++ do D): 4.90 ?s: 193% Energetski razred: A+++ Grijanje prostora-prosječna temperatura izlazne vode 55°C SCOP (A+++ do D): 3.32 ?s: 130% Energetski razred: A++ Hlađenje (Temperatura izlazne vode 18°C/Vanjska temperatura 35°C) Kapacitet: 8kW Ulazna snaga: 1.9kW EER: 4.20kW Hlađenje (Temperatura izlazne vode 7°C/Vanjska temperatura 35°C) Kapacitet: 8kW Ulazna snaga: 2.63kW EER: 3.04 W/W UNUTARNJA JEDINICA: Temperaturni raspon izlazne vode Grijanje: 15-60 °C Hlađenje: 5-25 °C Razina zvučne snage: 42 dB(A) Dodatni električni grijač Snaga: 1+3kW Koraci modulacije: 3 Kapacitet ekspanzione posude: 5L Pumpa Tip: Varijabilna brzina Ulazna snaga: 75W Protok vode: 23 L/min Priključak za vodu Dovod/Odvod: R 1 inč Promjer cijevi Tekućina: 9.52mm (3/8 inča) Plin: 15.88mm (5/8 inča) Neto dimenzije (VxŠxD): 850x480x310 mm Dimenzije pakiranja (VxŠxD): 1020x580x460 mm Neto/bruto težina: 43/55 kg Napajanje: 1-/220-240V/50Hz VANJSKA JEDINICA: Raspon vanjske radne temperature Hlađenje: 10-48°C Grijanje: -25-35°C Kompresor Količina: 1 Tip: DC inverter dvostruki rotirajući Rashladno sredstvo Tip: R32 Punjenje/CO2Eq: 1.2kg/0.81T Promjer cijevi Tekućina: 9.52mm (3/8inča) Plin: 15.88 (5/8inča) Max. duljina cijevi rashladnog sredstva: 50m Max. visinska razlika između ODU i IDU: 30m Duljina cijevi bez dodatne nadopune: 10m Nadopuna po dodatnom metru: 38g/m Razina zvučnog tlaka Grijanje: 49 dB(A) Razina zvučne snage Grijanje: 65 dB(A) Neto dimenzije (VxŠxD): 965x950x370mm Dimenzije pakiranja (VxŠxD): 1090x1030x480mm Neto/bruto težina: 76/86kg Napajanje: -1/220-240V/50Hz Maksimalna radna struja: 14.5 A Preporučeni prekidač: 25 A Vanjski žičani kontroler: HW-WA101DBT (Opcija) Jamstvo: 36 mjeseci
