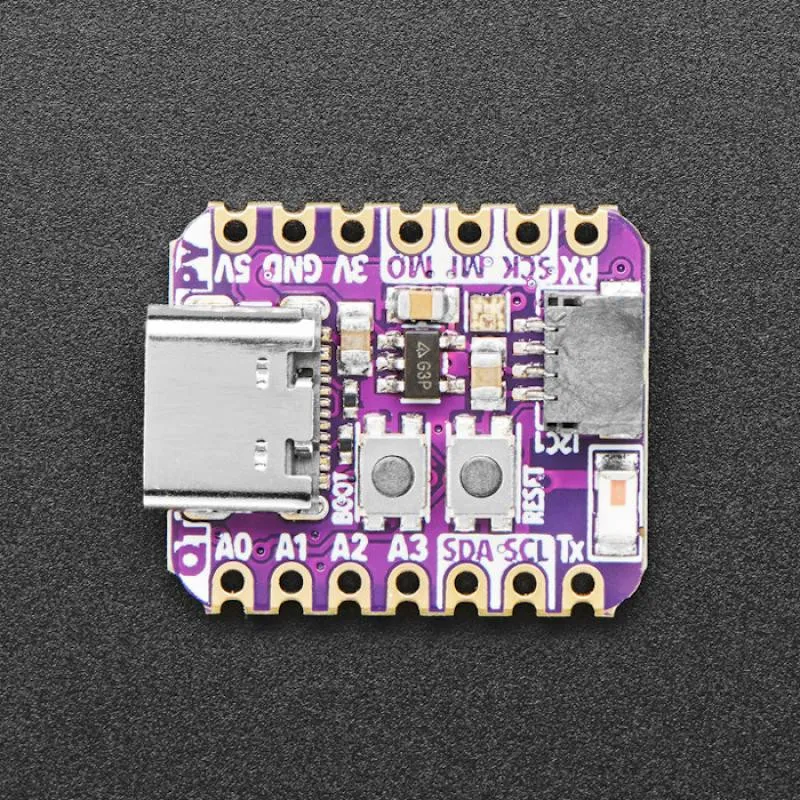

Adafruit QT Py ESP32-S2

Ovo je najmanja pločica bazirana na ESP32-S2 visokointegriranom 2.4 GHz Wi-Fi System-on-Chip (SoC) s niskom potrošnjom i ugrađenim native USB-om pa ga računalo vidi kao tipkovnicu, miša, MIDI uređaj, USB disk itsl. Ima 4 MB flash memorije i 2 MB PSRAM-a, ali ima samo jednu 240 MHz jezgu i nema podršku za Bluetooth. Može se programirati u Arduino IDE-u ili CircuitPythonu i ima easyC/Qwiic/Stemma QT I2C konektor.

Specifikacije:
- ista veličina i raspored pinova kao i na Seeed Xiao
- USB Type C konektor
- ESP32-S2 240MHz Tensilica procesor s native USB podrškom pa ga računalo vidi kao tipkovnicu, miša, MIDI uređaj, USB disk itsl.
- 4 MB Flash & 2 MB PSRAM
- može se programirati iz Arduino IDE-a ili CircuitPythonom
- ugrađena NeoPixel RGB LED-ica s kontrolom napajanja pa ne troši bateriju u deep sleepu
- s doljnje strane ima kontakte sa zaštitnom diodom na koje se može zalemiti priključak vanjske baterije do 6V
- 13 GPIO pinova:

• 11 na pločici, i još dva na QT konektoru
• 10 x 12-bitni analogni ulaz (SPI ulazi nisu povezani na ADC)
• 8-bitni DAC za analogni izlaz
• PWM na svim pinovima
• dva I2C priključka, jedan na pinovima, a drugi na STEMMA QT konektori
• hardverski UART
• hardverski SPI
• hardverski I2S na bilo kojim pinovima
• 5x kapacitativni senzor direktno na pinovima

- 3.3V regulator napona s 600mA vršnim izlazom
- 'light sleep' na 2~4mA, 'deep sleep' na ~70uA
- reset i DFU (BOOT0) gumb za ulazak u ROM bootloader preko USB-a
- minijaturne dimenzije: 21.8mm x 17.9mm x 5.7mm
