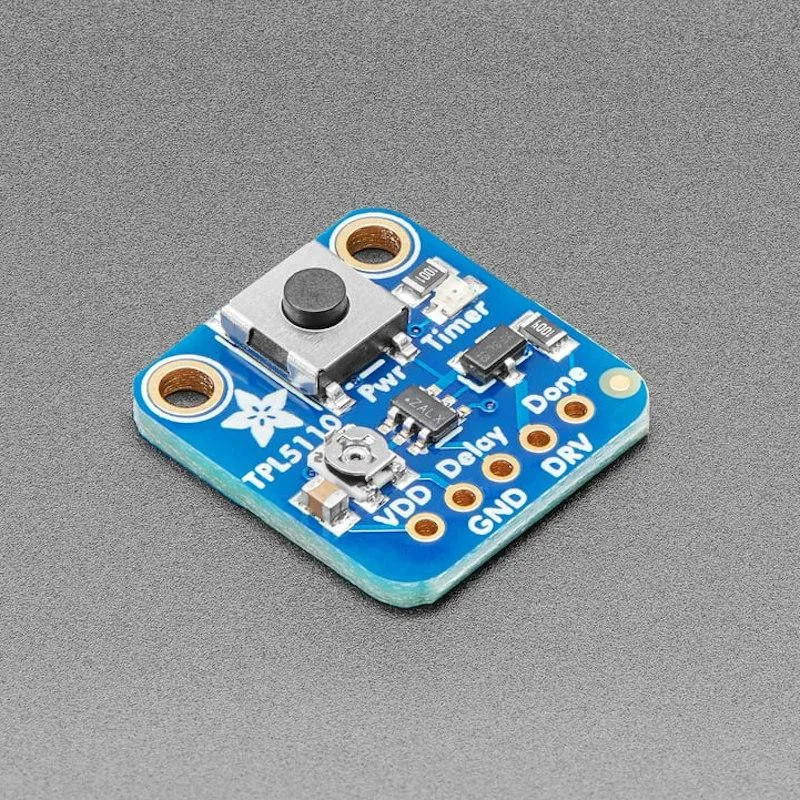

Adafruit TPL5110 low-power timer

Ova malena pločica može pretvoriti bilo koju elektroniku u sustav niske potrošnje (low-power). Ako Vaš projekt ovisi o bateriji i/ili solarnom panelu, ovo je pravo rješenje - TPL5115 preuzeti će na sebe brigu da pali i gasi ostatak elektronike u rasponu od 100 ms do dva sata.

Željeno trajanje intervala u kojem TPL5110 pokreće ostale komponente namješta se pomoću malenog trimera - krajnje lijeva pozicija za 100 ms i krajnje desna za svaka 2 sata. VDD pin spaja se na izvor napajanja 3-5 V, a naponski ulaz komponente koju se želi kontrolirati na Drive pin. Na kraju, jedan od pinova iz Vašeg projekta spojite na Done pin i u kodu postavite taj pin na HIGH kada želite kontrolu prepustiti TPL5110. Ukoliko želite manualno pokrenuti napajanje, potrebno je samo pritisnuti prekidač na pločici.

Za vrijeme dok samo TPL5110 radi, ukupna potrošnja je oko 20uA. Dimenzije pločice su 19.3 x 18.0 x 4.5 mm, a težina je 1.3 g.
