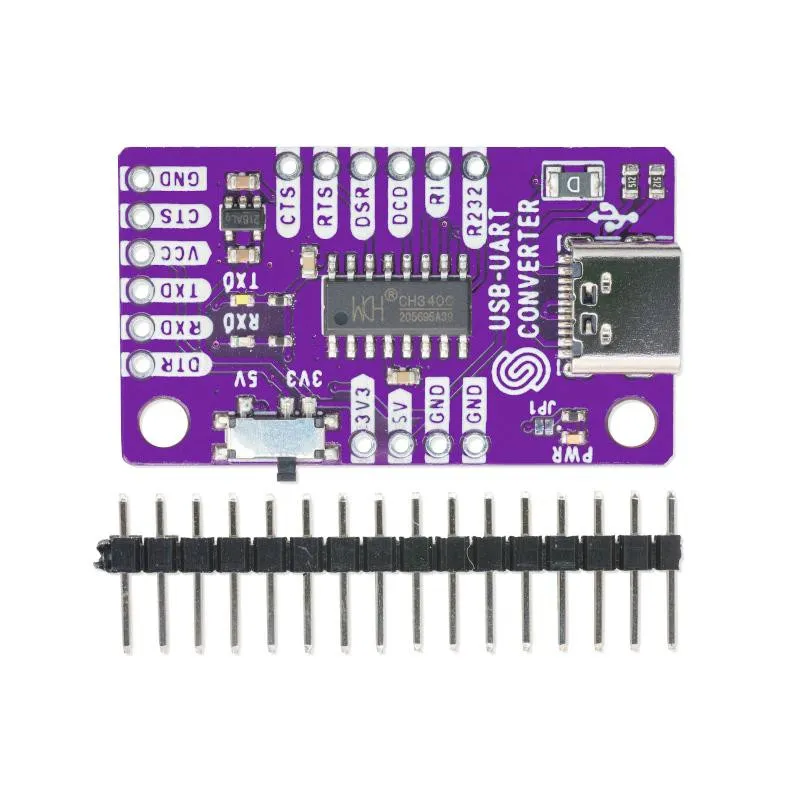

USB-UART (serijski) CH340 pretvarač

Ovaj mali adapter pretvara USB komunikaciju u UART (serijsku) komunikaciju, a sve se nalazi na ovoj maloj pločici. Osim klasičnih UART pinova koji su izdvojeni u standardnom rasporedu: DTR, RXD, TXD, VCC, CTS, GND, izdvojeni su i ostali pinovi dostupni na chipu: RS232, RI, DCD, DSR, RST i CTS.

Indikacijske LED diode prikazuju aktivnost na RXT i TXD linijama, a osigurač od 500mA štiti ovaj programer, USB port računala koji je spojen, i ostale uređaje spojene na njega od oštećenja. Dodatno, na pločici se nalazi regulator napona i prekidač te je moguće odrediti izlazni napon od 3.3V ili 5V, ovisno o uređaju kojega koristite. Logika UART signala je uvijek 3.3V, ali ne brinite, 5V uređaji će bez problema raditi s 3V3 UART logikom. Za spajanje koristite USB-C kabel.

• USB - UART bridge: CH340
• Ulazni napon: 5V (USB)
• Izlazni napon: 3.3V ili 5V, odabire se prekidačem
• Logika UART signala: 3.3V
• USB konektor: USB-C
• Power LED i RXD/TXD indikacijske LED
• Dimenzije: 38 x 22 mm
